四点接触球轴承是一种分离型轴承,也可以说是一套轴承可承受双向轴向载荷的角接触球轴承。其内、外圈滚道是桃型的截面,当无载荷或是纯径向载荷作用时,钢球和套圈呈现为四点接触,这也是这个名称的由来。
当只有纯轴向载荷作用时,钢球和套圈就成了两点接触,可承受双向的轴向载荷。四点接触球轴承还可以
承受力矩载荷,兼有了单列角接触球轴承和双列角接触球轴承的功能。四点接触球轴承只有形成两点接触时才能保证正常的工作。所以一般适用于那些纯轴向载荷或轴向载荷大的合成载荷下呈两点接触的场合,四点接触球轴承极限转速高,也适合于那些高速运转的场合。

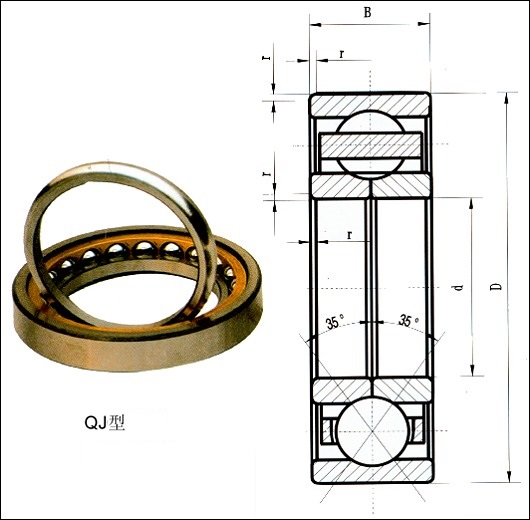

四点接触球轴承的接触角为35°或45°。内圈是拼合内圈。这样就可以允许在轴承中装入较多数量的滚球,这样可以给予轴承较高的载荷承受能力。这种四点接触球轴承为分离式设计,即带滚球与保持架组件的外圈可以同两个内圈半环分别进行安装。
四点接触球轴承的特点
四点接触球轴承是可分离型结构,单个轴承可代替正面组合或背面组合的角接触球轴承。
可以承受径向负荷、双向轴向负荷,能限制两个方向的轴向位移,但比现规格的双列角接触球球轴承占用的轴向空间少。
四点接触球轴承与其它球轴承相比,当径向游隙相同时,轴向游隙较小,极限转速较高。
四点接触球轴承适用于承受纯轴向负荷或以轴向负荷为主的轴向、径向联合负荷。由于是双半内圈(或外圈),装球数量增多,具有较大的承载能力。
在正常工作状况下,该类轴承承受任何方向的轴向负荷时,都能形成一个接触角, 钢球与内、外滚道各接触于一点,避免接触区发生大的滑动摩擦。因此,轴承不宜承 受以径向力为主和负荷。
Designation |
Principal dimensions |
Mass |
|
d |
D |
B |
Kgs |
QJF1017M |
85 |
130 |
22 |
|
QJF1018M |
90 |
140 |
24 |
|
QJF1020M |
100 |
150 |
24 |
1.63 |
QJF1022M |
110 |
170 |
28 |
|
QJF1024M |
120 |
180 |
28 |
|
QJF1026M |
130 |
200 |
33 |
4.53 |
QJF1028M |
140 |
210 |
33 |
5.26 |
QJF1030M |
150 |
225 |
35 |
6.22 |
QJF1032M |
160 |
240 |
38 |
7.8 |
QJF1034M |
170 |
260 |
42 |
9 |
QJF1036M |
180 |
280 |
46 |
10.7 |
QJF1038M |
190 |
290 |
46 |
11.5 |
QJF1040M |
200 |
310 |
51 |
15 |
QJF1042M |
|
|
|
|
QJF1044M |
220 |
340 |
50 |
18 |
QJF1048M |
240 |
360 |
56 |
21 |
QJF1052M |
260 |
400 |
65 |
27.7 |
QJF1056M |
280 |
420 |
65 |
33 |
QJF1060M |
300 |
460 |
74 |
44 |
QJF1064M |
320 |
480 |
74 |
50 |
QJF1068H |
340 |
520 |
82 |
68 |
QJF1072M |
360 |
540 |
82 |
68.8 |
QJF220M |
100 |
180 |
34 |
|
QJF222M |
110 |
200 |
38 |
5.5 |
QJF224M |
120 |
215 |
40 |
|
QJF226M |
130 |
230 |
40 |
|
QJF228M |
140 |
250 |
42 |
10.4 |
QJF230M |
150 |
270 |
45 |
|
QJF232M |
160 |
290 |
48 |
|
QJF234M |
170 |
310 |
52 |
|
QJF236M |
180 |
320 |
52 |
18 |
QJF238M |
190 |
340 |
55 |
23.2 |
QJF240M |
200 |
360 |
58 |
27.3 |
QJF312M |
60 |
130 |
31 |
2.75 |
QJF318M |
90 |
190 |
43 |
|
QJF320M |
100 |
215 |
47 |
|
QJF322M |
110 |
240 |
50 |
|
QJF324M |
120 |
260 |
55 |
14.6 |
QJF326M |
130 |
280 |
58 |
21 |
QJF328M |
140 |
300 |
62 |
|
QJF330M |
150 |
320 |
65 |
28.9 |
QJF332M |
160 |
340 |
68 |
|
QJF334M |
170 |
360 |
72 |
|
QJF1020X1M |
100 |
149.5 |
24 |
|
QJF1022X1M |
110 |
169.5 |
28 |
|
QJF1024X1M |
120 |
179.5 |
28 |
|
QJF1026X1M |
130 |
199.5 |
33 |
|
QJF1028X1M |
140 |
209.5 |
33 |
|
QJF1030X1M |
150 |
224.5 |
35 |
|
QJF1032X1M |
160 |
239.5 |
38 |
|
QJF1034X1M |
170 |
259.5 |
42 |
|
QJF3936X1M |
180 |
259.5 |
52 |
8.7 |
QJF3938X1M |
190 |
289.5 |
46 |
|
QJF3940X3M |
200 |
289.5 |
58 |
|
QJF3944X1M |
220 |
309.5 |
60 |
15 |
QJF3948X1M |
240 |
329.5 |
60 |
13.8 |
QJF3948X1M 1 |
240 |
329.5 |
60 |
13.8 |
QJF3952X2M |
260 |
400 |
60 |
20.8 |
QJF1056X1 |
280 |
419.5 |
65 |
|
QJF29/321X2M |
320 |
440 |
65 |
|
QJFO/530X2 |
530 |
780 |
60 |
|
QJF9/560X2 |
560 |
720 |
36 |
40.3 |
QJF9/560X1 |
560 |
780 |
60 |
103 |
QJF6/700 |
700 |
900 |
36 |
66 |
QJF1930X3M |
150 |
225 |
35 |
|
QJF1936X3M |
180 |
249.5 |
33 |
5.04 |
QJF1940X3M |
200 |
280 |
51 |
|
QJF1944X3M |
220 |
300 |
60 |
|
3924-2KDCM |
120 |
165 |
34 |
2.51 |
3932-2KDCM |
160 |
220 |
45 |
5.44 |
3934-2KDCM |
170 |
230 |
45 |
5.9 |
3944-2KDCM |
200 |
300 |
60 |
13.1 |
QJ1017M |
85 |
130 |
22 |
1.11 |
QJ1018M |
90 |
140 |
24 |
1.4 |
QJ1020M |
100 |
150 |
24 |
1.6 |
QJ1022M |
110 |
170 |
28 |
2.5 |
QJ1024M |
120 |
180 |
28 |
2.7 |
QJ1026M |
130 |
200 |
33 |
4.53 |
QJ1028M |
140 |
210 |
33 |
4.28 |
QJ1030M |
150 |
225 |
35 |
4.6 |
QJ1032M, |
160 |
240 |
38 |
6.6 |
QJ1034M |
170 |
260 |
42 |
8.3 |
QJ1034N2Q1/So |
170 |
260 |
42 |
8.3 |
QJ1036M |
180 |
280 |
46 |
10.7 |
QJ1038M |
190 |
290 |
46 |
11.5 |
QJ1038 N2Q1/So |
190 |
290 |
46 |
11.5 |
QJ1040M |
200 |
310 |
51 |
15 |
QJ1044M |
220 |
340 |
56 |
17.9 |
QJ1044 N2Q1/So |
220 |
340 |
56 |
17.9 |
QJ1048M |
240 |
360 |
56 |
21 |
QJ1048 N2Q1/So |
340 |
360 |
56 |
21 |
QJ1052M |
260 |
400 |
65 |
27.5 |
QJ1056M |
280 |
420 |
65 |
33 |
QJ1060M |
300 |
460 |
74 |
44 |
QJ1064M |
320 |
480 |
74 |
50 |
QJ1068M |
340 |
520 |
82 |
68 |
QJ1072M |
360 |
540 |
82 |
68.8 |
QJ208M |
40 |
80 |
18 |
0.441 |
QJ212M |
60 |
110 |
22 |
1.03 |
QJ215M |
75 |
130 |
25 |
1.42 |
QJ219M |
95 |
170 |
32 |
2.6 |
QJ220M |
100 |
180 |
34 |
3.9 |
QJ220Q1/So |
100 |
180 |
34 |
3.9 |
QJ222M |
110 |
200 |
38 |
5.5 |
QJ222Q1/So |
110 |
200 |
38 |
5.58 |
QJ224M |
120 |
215 |
40 |
6.93 |
QJ224Q1/So |
120 |
215 |
40 |
6.5 |
QJ226M |
130 |
230 |
40 |
8.2 |
QJ226Q1/So |
130 |
230 |
40 |
|
QJ228M |
140 |
250 |
42 |
10.4 |
QJ228 N2Q1/So |
140 |
250 |
42 |
10.4 |
QJ230M |
150 |
270 |
45 |
11.8 |
QJ230 N2Q1/So |
150 |
270 |
45 |
11.8 |
QJ232M |
160 |
290 |
48 |
14.7 |
QJ232Q1/So |
160 |
290 |
48 |
14.7 |
QJ234M |
170 |
310 |
52 |
18.1 |
QJ234 Q1/So |
170 |
310 |
52 |
18.1 |
QJ236M |
180 |
320 |
52 |
10 |
QJ238M |
190 |
340 |
55 |
22 |
QJ240M |
200 |
360 |
58 |
27.3 |
QJ230 Q1/S0306 |
30 |
72 |
19 |
0.84 |
QJ307M |
35 |
80 |
21 |
0.42 |
QJ312M |
60 |
130 |
31 |
6.5 |
QJ307N2Q1/So |
35 |
80 |
21 |
0.42 |
QJ313Q1/So |
65 |
140 |
33 |
2.09 |
QJ314M |
70 |
150 |
35 |
3.39 |
QJ315M/S |
75 |
160 |
37 |
3.83 |
QJ317M |
85 |
180 |
41 |
5.45 |
QJ318M |
90 |
190 |
43 |
6.21 |
QJ318N2M |
90 |
190 |
43 |
6.21 |
QJ318N2M/So |
90 |
190 |
43 |
6.21 |
QJ318N2 Q1So |
90 |
190 |
43 |
6.21 |
QJ3176318Q/So |
90 |
190 |
43 |
6.2 |
QJ319M |
95 |
200 |
45 |
7.44 |
QJ319N2M |
95 |
200 |
45 |
7.44 |
QJ320M |
100 |
215 |
47 |
8.78 |
QJ320N2M |
100 |
215 |
47 |
8.78 |
QJ322M |
110 |
240 |
50 |
12.4 |
QJ322Q |
110 |
240 |
50 |
12.4 |
QJ322 N2 Q1/So |
110 |
240 |
50 |
11.4 |
QJ324M |
120 |
260 |
55 |
15.3 |
QJ324 N2 Q1/So |
120 |
260 |
55 |
14.8 |
QJ326M |
130 |
280 |
58 |
20.1 |
QJ326 N2M |
130 |
280 |
58 |
20.1 |
QJ328M |
140 |
300 |
62 |
22.4 |
QJ328 N2 Q/So |
140 |
300 |
62 |
22.9 |
QJ328 N2 Q1/C2So |
140 |
300 |
62 |
22.9 |
